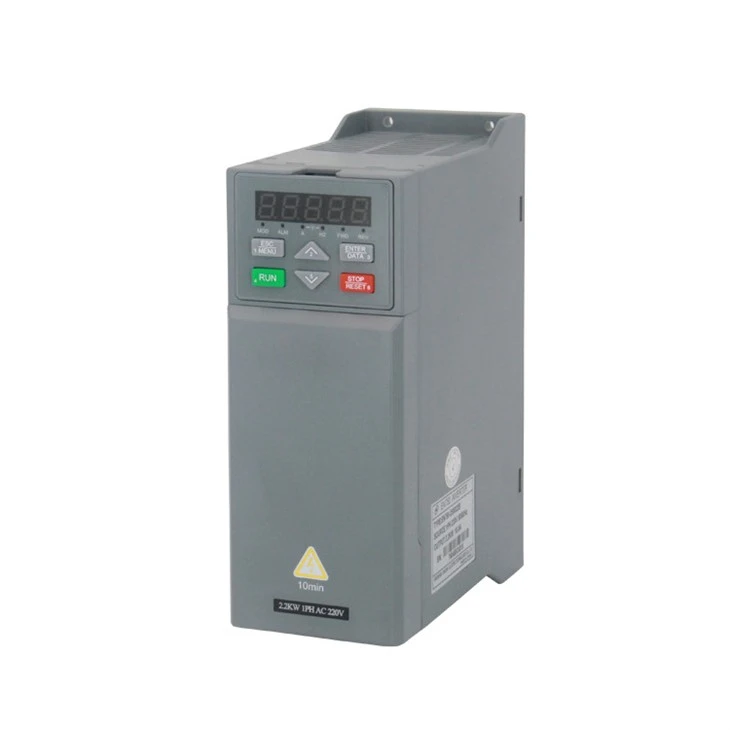

고성능 벡터 VFD

프로젝트

항목 설명

수입

정격 전압 및 주파수

단상 220 V : 단일 상 220V, 50Hz / 60Hz; 3 상 380 V : 3 상 380V, 50Hz / 60Hz;

3 단계 690 V 레벨 : 3 상 690V, 50Hz / 60Hz.

허용 가능한 전압 변동 범위

단상 220 V : 220 ~ 260V; 3 단계 380 V : 320 ~ 460V;

3 상 690- 볼트 단계 : 586 ~ 760V.

산출

전압

0-690V

빈도

0-600 hz

과부하 용량

유형 G : 1 분 동안 150% 정격 전류 :

유형 P : 1 분 동안 120% 정격 전류.

제어 성능

제어 방법

PG 벡터 제어 없음, PG 벡터 제어 없음, 오픈 루프 V / F 제어 없음, PG 토크 제어 없음, PG 토크 제어 없음

속도 제어 정확도

± {{{0}}. 5% 정격 동기화 된 속도 (PG 벡터 제어 없음); ± 0.1% 정격 동기화 된 속도 (PG 벡터 제어 포함) : ± 1% 정격 동기화 된 속도 (V / F 제어) :

속도 범위

1 : 2000 (PG 벡터 제어 포함) 1 : 100 (PG 벡터 제어 없음) 1:50 (V / F 제어)

시작 토크

1. 0 Hz : 150% 정격 토크 (V / F 컨트롤);

0. 5 Hz : 150% 정격 토크 (PG 벡터 제어없이) : OHZ : 180% 정격 토크 (PG 벡터 제어 포함) :

속도 섭동

± {{{0}}. 3% 정격 동기 속도 (PG 벡터 제어없이) : ± 0.1% 등급 동기 속도 (PG 벡터 제어 포함);

토크 제어 정확도

± 10% 정격 토크 (PG 벡터 제어 없음, PG 토크 제어 없음); ± 5% 정격 토크 (PG 벡터 제어, PG 토크 제어 포함).

토크 응답

20ms (PG 벡터 제어 없음) 10ms (PG 벡터 제어 포함)

주파수 정확도

번호 설정 : 최고 주파수 ± {{{0}}. 01%; 시뮬레이션 설정 : 최고 주파수 ± 0.5%

주파수 해상도

시뮬레이션 설정

및 0. 최고 주파수의 1%

디지털 설정 정확도

0. 01Hz

외부 펄스

및 0. 최고 주파수의 1%

반복적 인 Ascension

자동 토크 리프트; 수동 토크 리프트는 {{0}}입니다. 1 ~ 12.0%

v / f 곡선 (전압 및 주파수 특성)

정격 주파수는 일정한 토크, 토크 1 감소, 토크 2 감소, 토크 3 감소 및 사용자 정의 v / f 등 5 ~ 650Hz로 설정됩니다.

감속 곡선을 추가하십시오

두 가지 방법 : 선형 가속 및 감속 및 S 곡선 가속 및 감속; 15 종류의 가속 및 감속 시간, 시간 단위 (0. 0 1s, 0.1s, 1s) 선택 사항, 가장 긴 1000 분

제동

동적 제동

EN600 시리즈 380V 15kW 이하는 (+) 및 PB에만 내장 제동 장치가 있습니다.

브레이크 저항 : 18.5kW 이상의 전원 섹션은 (+)와 PB 사이에서만 (+)와 (-) 사이에 연결할 수 있습니다. 690V 전체 시리즈 만 외부 브레이크 장치 만 지원합니다. EN500 시리즈는 (+)와 (-) 사이의 외부 브레이크 장치를 연결할 수 있습니다.

DC 주사 제동

작업 주파수 {{{0}} ~ 15Hz, 동작 전류 0 ~ 1 0 0% 등급 전류 및 동작 시간 0 ~ 30.0s의 시작 및 정지 작업은 각각 선택 사항입니다.

기다

점 조치 주파수 범위 : OHZ ~ 상한 주파수; 점 조치 가속도 및 감속 시간은 {{0}}. 1 ~ 6000.0 초입니다

다중 섹션 속도 작동

내장 된 PLC 또는 컨트롤 터미널을 통해 다중 세그먼트 속도 작동, 최대 15 개의 세그먼트를 달성하는 각 세그먼트는 별도의 가속 및 감속 시간에 해당하는 내장 PLC 지원 전원 저장소

내장 PID 컨트롤러

폐 루프 제어 시스템을 쉽게 구성 할 수 있습니다

프로젝트

항목 설명

제어 성능

자동 에너지 절약 작업

하중 상황에 따르면, V / F 곡선은 에너지 절약 작업을 실현하도록 자동 최적화됩니다.

자동 전압 조정 (AVR)

전력망 전압이 변경되면 출력 전압을 자동으로 유지할 수 있습니다.

자동 흐름 한계

자동 제한 작동 중 전류 제한 자주 과전류 오류 트립을 방지합니다.

캐리어 변조

캐리어는 부하 특성에 따라 조정 된 캐리어를 조정합니다.

회전 속도 추적이 다시 시작됩니다

회전 모터의 부드러운 부드러운 시작을 실현하십시오

기능을 실행하십시오

채널에 주어진 명령을 실행하십시오

주어진 작동 키보드, 제어 터미널, 통신 제공, 다양한 방법을 통해 전환 할 수 있습니다.

채널이 주어진 주파수를 실행하십시오

주요 조정을 달성하기 위해 주 보조 보조, 미세 조정 제어. 디지털 주어진, 아날로그, 펄스 주어진, 맥박 너비, 통신 주어진 커뮤니케이션은 여러 가지 방법으로 언제든지 전환 할 수 있습니다.

번들 기능

실행중인 명령 채널 및 주어진 채널은 임의로 번들로 동기화 될 수 있습니다.

입력 출력 기능

디지털 입력 채널

8 범용 디지털 입력 채널, 최대 주파수는 1 kHz이며 그 중 1 개는 펄스 입력 채널로 사용할 수 있고 최대 입력은 50 kHz이며 14 채널로 확장 될 수 있습니다.

아날로그 입력 채널

AI1이 4 ~ 2 0 ma 또는 0 ~ 10V 출력을 선택할 수있는 아날로그 입력 채널의 2 채널, AI2 채널은 차동 입력, 4 ~ ~ 20 mA 또는 -10 ~ 10V 입력은 4 개의 아날로그 입력 채널로 확장 할 수 있습니다.

펄스 출력 채널

0의 펄스 제곱파 신호 출력. 1 ~ 20 kHz는 세트 주파수 및 출력 주파수와 같은 물리 수량의 출력을 실현할 수 있습니다.

아날로그 출력 채널

2 아날로그 신호 출력, 여기서 0 1 채널은 선택 사항 4 ~ 20 ma 또는 0 ~ 10V, A02 채널은 선택 사항입니다.

4 ~ 2 {0 MA 또는 0 ~ 10V는 설정 주파수 및 출력 주파수와 같은 물리적 수량의 출력을 실현할 수 있으며, 이는 4 개의 아날로그 출력으로 확장 될 수 있습니다.

주요 기능

빠른 흐름 한계

한계 제한 주파수 변환기 흐름,보다 안정적인 작동

단일 펄스 제어

하나의 키 컨트롤이 필요하기에 적합합니다. 주파수 변환기를 위로, 정지, 누르고 누른 다음 누른 다음 다시 누르면 반복됩니다. 이 용도는 간단하고 신뢰할 수 있으며 오해하기가 쉽지 않습니다.

긴 제어

고정 길이 제어를 달성 할 수 있습니다

타이밍 제어

타이밍 제어 기능 : {{0}}의 시간 범위를 설정합니다. 1min ~ 6500.0min

가상 터미널

간단한 논리 제어를 달성 할 수있는 5 개의 가상 입력, 출력 10 세트

기능 키보드

키보드 디스플레이

설정 주파수, 출력 주파수, 출력 전압, 출력 전류 및 기타 매개 변수를 표시 할 수 있습니다.

키 잠금

키의 일부 또는 전부를 잠그십시오

방어 기능

단락 감지, 입력 및 출력 위상 결핍 보호, 과전류 보호, 과전압 보호, 과전압 보호, 저전압 보호, 과열 방지, 과부하 보호, 과부 보호, 릴레이 흡입 보호, 터미널 보호, 정전 방지 등

환경

사용 장소

실내, 햇빛, 먼지, 부식성 가스, 가연성 가스, 오일 안개, 물 증기, 물이 떨어지는 물 또는 소금 등에 직접 노출되지 않음

키

1 아래, 000 m.

주변 온도

-10 학위 ~ + 40 학위 (주변 온도는 40도 ~ 50도, 열 소산을 줄이거 나 향상 시키십시오)

주변 습도

95% 미만의 RH 및 무수 비드를 응축시켰다.

떨리다

5.9 m / sec 미만 ({0. 6g)

저장 온도

-40 학위 ~ +70 정도

구조

보호 수준

IP20

냉각 방법

공기 폭발 냉각

설치 방법

벽걸이 유형 및 캐비닛 유형
